產品中心

陶瓷介質天線

發布人：admin　　發布時間：2015年04月21日

陶瓷介質天線不僅可以運用于GPS全球定位系統，也能夠運用于現代物聯網設備之間的通信。公司本著成就客戶，成就自身的經營理念，能夠為客戶提供專業的、具有針對性的產品設計（客戶提供產品要求）。

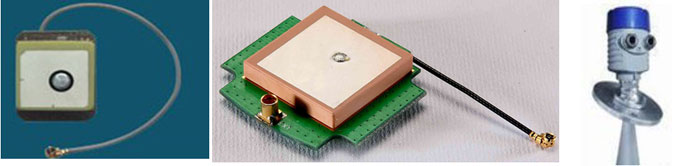

根據客戶不同的需求，公司可以提供不同外形的天線，大體為片狀介質天線和棒狀介質天線。


產品說明
公司現已成功開發多款介質天線；
K25、K35、K37、K40、K45
擁有各自不同的介電常數及工作頻率，廣泛應用于：
GPS 陶瓷天線;
北斗衛星天線；
授時天線;
10X10mm to 100X100mm 可用尺寸的陶瓷天線;
客戶定制陶瓷天線產品.

公司現有產品適用于30MHz到10GHz不等的工作頻率范圍，如果需要公司還可以根據客戶的要求開發相應低頻和更高頻的產品。



產品信息
惠豐電子目前已經定型了兩種尺寸的介質天線產品：

產品A：
尺寸：25mm*25mm
介電常數：20
工作頻率：1.57542GHz		 產品B：
尺寸：20mm*20mm
介電常數：37或40
工作頻率：1.57542GHz

產品C：
尺寸：18mm*18mm
介電常數：37或40
工作頻率：1.57542GHz

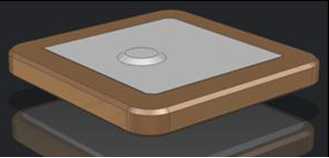

現有產品使用相同大小的振子，其大小：1.4mm*7.0mm，產品表面涂覆有銀層，根據不同的工作頻率需求，可以通過調節銀層覆蓋尺寸實現不同工作頻率的展現。

產品性能

  K25 K35 K37 K40 K45
介電常數 25 35 37 40 45
Qf【GHz】 120000 80000 64000 40000 44000
Q （測試頻率） 20000
(6G)		 20000
(4G)		 16000
(4G)		 13000
(4G)		 11000
(4G)
密度(g/cm3) 4.0 6.5 5.2 - 4.6
顏色 白色 黑色 淺綠 棕色 棕色
典型的GPS天線性能 (基于 on 1.2 x 1.2 inch [30 x 30 mm] FR-4 接地平面

科目 典型性能 單位
中間頻率 1575.42 MHz
極化方式 右旋園極化
RHCP 增益 @ Zenith -1.5 dBic
RHCP 增益 @ 10o Elevation -1.5 dBic
軸比@ Zenith 3 dB
駐波比VSWR 1.6 Max
阻抗 50 Ω
天線尺寸 20X20X4 mm

規格 尺寸 頻率 阻抗 材料
HF1575D25AS 25*25*4 1575.42MHz 50 K25
HF1575D25BS 25*25*2 1575.42MHz 50 K25
HF1575D25AD 25*25*4 1575.42MHz 50 K25
HF1575D20AS 20*20*4 1575.42MHz 50 K40
HF1575D18AS 18*18*4 1575.42MHz 50 K40
HF1575D20BS 20*20*2 1575.42MHz 50 K40
HF1575D18BS 18*18*2 1575.42MHz 50 K40

介質天線的應用
隨著新技術的發展，小型化的介質天線越來越多的應用于新興的產品之中，例如：
衛星導航；
RDIF物流領域；
無線通信路由器；
手機內置天線;
通信基站；
介質諧振器天線；
雷達；
衛星電視機頂盒；
物聯網設備內置通信天線ect。

公司在介質天線各領域都有了一定的技術積累，能夠為各方面需求的客戶提供不同要求的專業介質天線設計。

介質天線的應用特點
微波介質陶瓷（MWDC ） 具有介電常數高、介質損耗低、品質因數高、諧振頻率溫度系數小等特點，應用與介質諧振器天線后，介質諧振器介電常數選擇范圍很大(6～140)，允許設計者靈活控制尺寸和帶寬；輻射效率＞95％，形狀多樣，使天線設計具有更大的靈活性，饋電方式多，加工簡單，成本較低，便于集成設計。

介質天線的技術指標
介電常數：6.1±0.2，10.0±0.2，14±0.2，26±0.2，35±0.2；
損耗角正切：＜3×10-4；
頻率溫度系數：∣τf∣≤10ppm/℃；
抗彎強度：≥100MPa；
電阻率：＞1012Ω·cm；
熱導率：≥3W/m·K，滿足微波器件高功率要求。




產品規格 HF1575D25AS
產品編號 DA0001；DA0002；DA0003 ect.
 外形尺寸 25*25*4
饋孔偏置方式 中心偏下
 中心頻率(MHz) 1575.42MHz
 V.S.W.R  1.5
 帶寬(MHz) 15
 增益(dB) 5
 特性阻抗(Ω) 50
 極化方式 RHCP
 頻率溫度系數(ppm/℃) 10
 用途 GPS



×

產品規格 HF1575D25BS
產品編號 DA0010
 外形尺寸 25*25*2
饋孔偏置方式 中心偏下
 中心頻率(MHz) 1575.42MHz
 V.S.W.R  1.5
 帶寬(MHz) 15
 增益(dB) 5
 特性阻抗(Ω) 50
 極化方式 RHCP
 頻率溫度系數(ppm/℃) 10
 用途 GPS



×

產品規格 HF1575D25AD
產品編號 DA0004
 外形尺寸 25*25*4
饋孔偏置方式 左下角偏孔
 中心頻率(MHz) 1575.42MHz
 V.S.W.R  1.5
 帶寬(MHz) 15
 增益(dB) 5
 特性阻抗(Ω) 50
 極化方式 RHCP
 頻率溫度系數(ppm/℃) 10
 用途 GPS



×

產品規格 HF1575D20AS
產品編號 DA0006
 外形尺寸 20*20*4
饋孔偏置方式 左下角偏孔
 中心頻率(MHz) 1575.42MHz
 V.S.W.R  1.5
 帶寬(MHz) 15
 增益(dB) 5
 特性阻抗(Ω) 50
 極化方式 RHCP
 頻率溫度系數(ppm/℃) 10
 用途 GPS



×

產品規格 HF1575D18AS
產品編號 DA0007
 外形尺寸 18*18*4
饋孔偏置方式 左下角偏孔
 中心頻率(MHz) 1575.42MHz
 V.S.W.R  1.5
 帶寬(MHz) 15
 增益(dB) 5
 特性阻抗(Ω) 50
 極化方式 RHCP
 頻率溫度系數(ppm/℃) 10
 用途 GPS



×

產品規格 HF1575D20BS
產品編號 DA0008
 外形尺寸 20*20*2
饋孔偏置方式 左下角偏孔
 中心頻率(MHz) 1575.42MHz
 V.S.W.R  1.5
 帶寬(MHz) 15
 增益(dB) 5
 特性阻抗(Ω) 50
 極化方式 RHCP
 頻率溫度系數(ppm/℃) 10
 用途 GPS



×

產品規格 HF1575D18BS
產品編號 DA0009
 外形尺寸 18*18*2
饋孔偏置方式 左下角偏孔
 中心頻率(MHz) 1575.42MHz
 V.S.W.R  1.5
 帶寬(MHz) 15
 增益(dB) 5
 特性阻抗(Ω) 50
 極化方式 RHCP
 頻率溫度系數(ppm/℃) 10
 用途 GPS



×
